型號

網型

結構配置

重要防護職能

GPS2

DO/08/300+SO/2.2/50

系統鋼絲繩錨桿+橫縱支持繩+縫合繩

坡面加固，限度落石活動領域，部門抑造崩塌的產生

GTC-65A

TC/3/65

天塹繩+天塹繩錨桿+系統錨桿+錨墊板

圍護作用，抑造崩塌微風化剝落，限度部門或少量落石活動領域

GSSA2

S250+SO/2.2/50

天塹繩+天塹繩錨桿+系統錨桿+錨墊板

同GTC-65A，能滿足可達100年的防腐壽命要求

GQS2

Q280+SO/2.2/50

系統鋼絲繩錨桿+橫縱支持繩+縫合繩

同GPS2，能滿足可達100年的防腐壽命要求

GAR1

DO/08/300

邊緣（上沿）鋼絲繩錨桿+支持繩+縫合繩

同GPS2，危巖破碎水平較輕微時選用

GER1

SO/2.2/50

同GAR1，用鐵絲縫合

同GAR1

型號

網型

結構配置

重要防護職能

RX-025

DO/08/250

立柱+支持繩（Φ12雙繩）+拉錨系統（Φ16單繩）+減壓環（每根1個）+縫合繩（Φ8）+側拉錨繩（Φ12單繩）+下拉及中央加固（Φ12單繩）

攔截撞擊能量為250KJ以內的落石

RX-050

DO/08/200

立柱+支持繩（Φ16雙繩）+拉錨系統（Φ14單繩）+減壓環（每跨每根1個）+縫合繩（Φ8）+側拉錨繩（Φ16雙繩）+下拉及中央加固錨繩（Φ16單繩）

攔截撞擊能量為500KJ以內的落石

RX-075

DO/08/150

立柱+支持繩（Φ18雙繩）+拉錨系統（Φ16單繩）+減壓環（每跨10個）+縫合繩（Φ8）+側拉錨繩（Φ18單繩）+下拉及中央加固錨繩（Φ18單繩）

攔截撞擊能量為750KJ以內的落石

RXI-025

R5/3/300

立柱+支持繩（Φ18單繩）+拉錨系統（Φ16單繩）+減壓環（每跨3個）+縫合繩（Φ8）+側拉錨繩（Φ16雙繩）+下拉及中央加固（Φ16單繩）

攔截撞擊能量為250KJ以內的落石

RXI-050

R7/3/300

立柱+支持繩（Φ22單繩）+拉錨系統（Φ18單繩）+減壓環（每跨6個）+縫合繩（Φ8）+側拉錨繩（Φ18雙繩）+下拉及中央加固（Φ16單繩）

攔截撞擊能量為500KJ以內的落石

RXI-075

R7/3/300

立柱+支持繩（Φ16雙繩）+拉錨系統（Φ14單繩）+減壓環（每跨6個）+縫合繩（Φ8）+側拉錨繩（Φ14雙繩）+下拉及中央加固（Φ14單繩）

攔截撞擊能量為750KJ以內的落石

RXI-100

R9/3/300

立柱+支持繩（Φ18雙繩）+拉錨系統（Φ16單繩）+減壓環（每跨6個）+縫合繩（Φ12）+側拉錨繩（Φ16雙繩）+下拉及中央加固（Φ16單繩）

攔截撞擊能量為1000KJ以內的落石

RXI-150

R12/3/300

立柱+支持繩（Φ22雙繩）+拉錨系統（Φ18單繩）+減壓環（每跨10個）+縫合繩（Φ12）+側拉錨繩（Φ18雙繩）+下拉及中央加固（Φ18單繩）

攔截撞擊能量為1500KJ以內的落石

RXI-200

R19/3/300

立柱+支持繩（Φ22雙繩）+拉錨系統（Φ18單繩）+減壓環（每跨10個）+縫合繩（Φ14）+側拉錨繩（Φ18雙繩）+下拉及中央加固（Φ18單繩）

攔截撞擊能量為2000KJ以內的落石

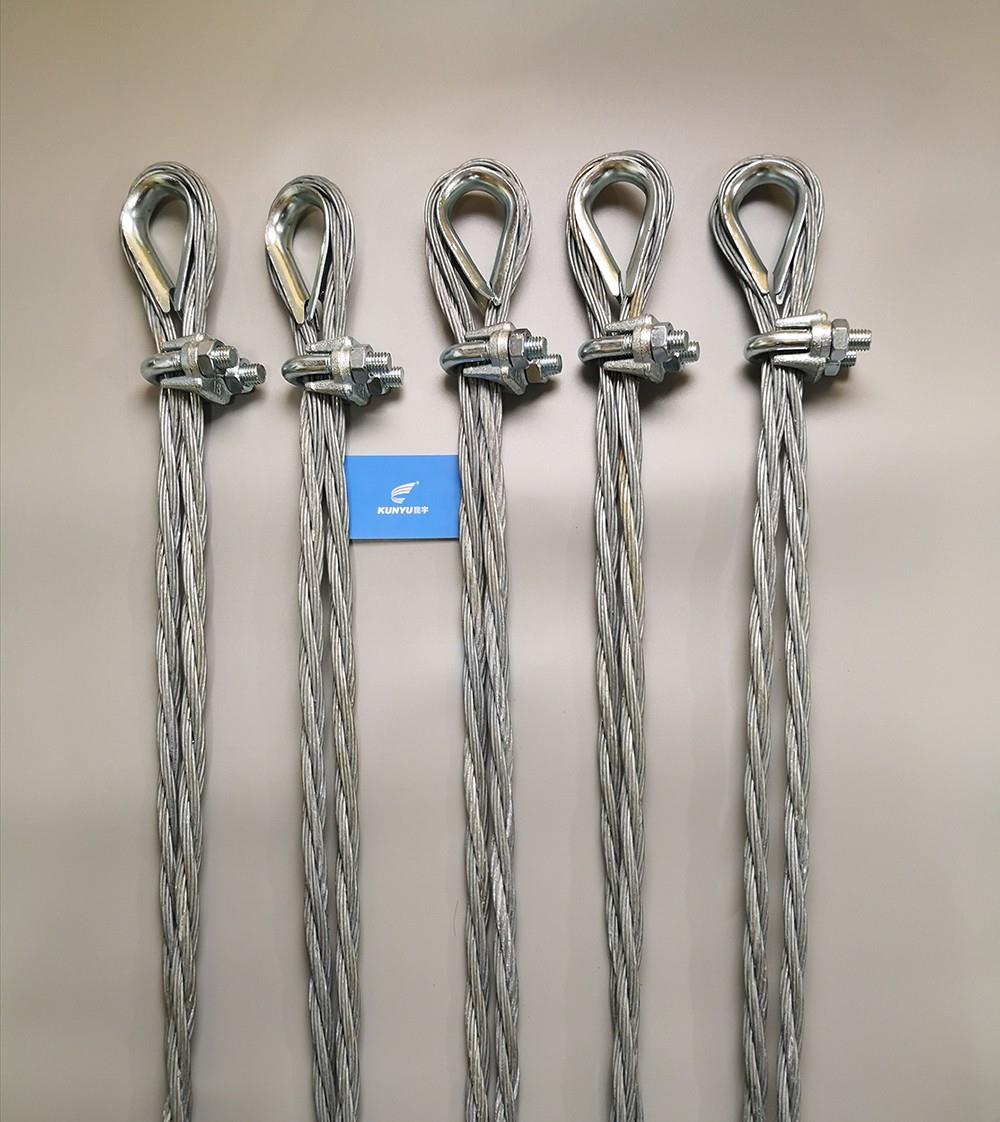

注1: 除上述組成表，均含鋼柱（系統高度為3/4/5/6/7m時，別離為16/18/20/20b/22b號工字鋼加工而成）和拉錨錨桿（側拉錨桿通常為2φ16×2.5或2φ16×3鋼絲繩錨桿，其余為2φ16×2鋼絲繩錨桿）；

注2: 是否帶鋼絲格柵憑據需攔截落石尺寸設計確定；

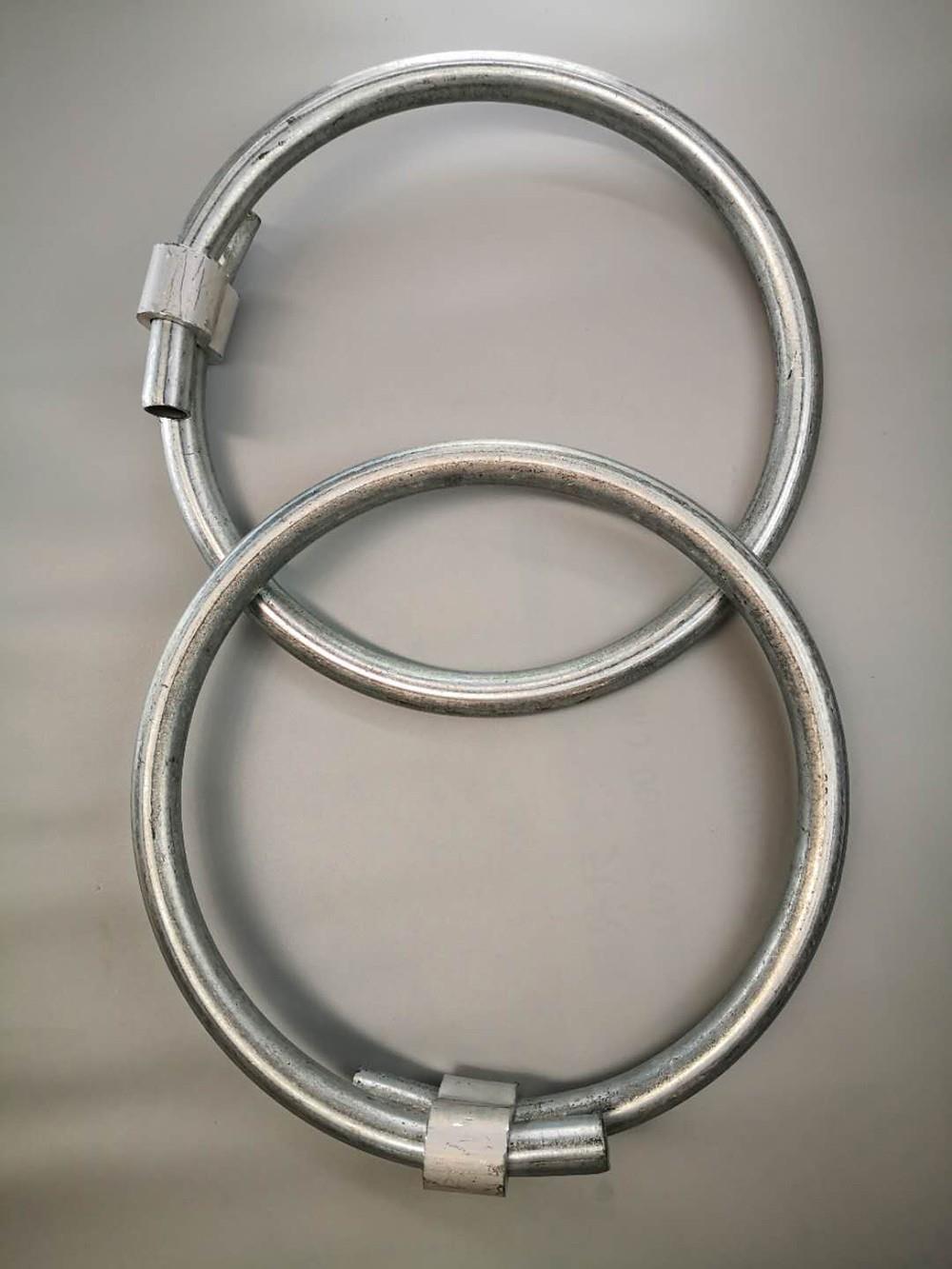

注3: 要求帶減壓環的，φ12~φ14鋼絲繩帶GS-8000減壓環，φ16~φ18鋼絲繩帶GS-8001減壓環，φ20~φ22鋼絲繩帶GS-8002減壓環，其能量吸收能力別離不應幼于30/50/130kJ，啟動荷載應介于與其相連的鋼絲繩最幼破斷拉力的20%~50%，若扭轉減壓環機能參數，則應扭轉其配置數量。
